La importancia de la correcta alineación de las tuberías
En el mundo de la construcción de ductos, pocas tareas son más críticas, o más dadas por sentadas, que la alineación precisa de las tuberías de acero antes de la soldadura. Una ligera desalineación puede significar la diferencia entre una soldadura limpia y de alta calidad y una unión que requiera costosos retrabajos. Los soldadores y los equipos de ductos saben que realizar este paso correctamente desde el principio ahorra horas de mano de obra y miles de dólares más adelante.
Entre las herramientas diseñadas para afrontar este desafío, la abrazadera interna hidráulica manual destaca por su sencillez, resistencia y rendimiento constante.
¿Qué es una abrazadera interna de alineación de línea hidráulica?

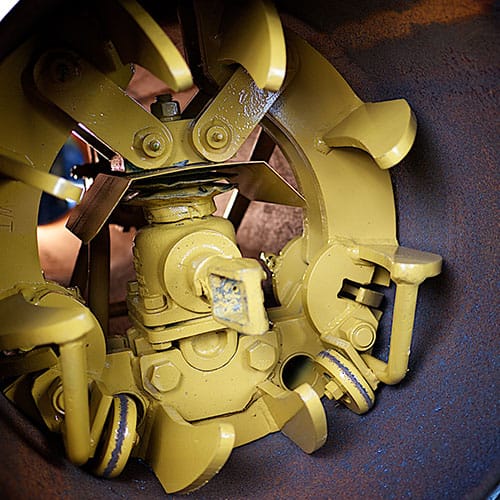

Esta abrazadera está diseñada específicamente para operar desde el interior de la tubería, a diferencia de las abrazaderas externas que solo alinean las superficies exteriores. Aplica presión desde dentro, alineando los extremos de la tubería concéntricamente para asegurar que las paredes internas coincidan antes de realizar la soldadura. Es un diseño sencillo pero con una gran funcionalidad: un robusto marco de acero, ruedas de rodaje suave, brazos guía mecanizados, un sistema hidráulico manual y una varilla de alcance que ofrece a los operadores control total desde el exterior de la tubería.
Cómo funciona la abrazadera en el campo
Para comenzar la operación, la abrazadera se coloca rodando al aproximarse unos 30 centímetros del extremo de la primera unión de tubería. Se conecta una varilla de gran alcance al ojo de la bomba hidráulica y la segunda unión de tubería se acerca hasta que se une a la primera.
Una vez que la abrazadera ha pasado lo suficiente hacia la segunda junta, los pestillos de latón autoalineables fijan automáticamente la abrazadera en su lugar. Estos pestillos están diseñados para mantener la herramienta estable durante la alineación, eliminando las conjeturas y ayudando al operador a establecer la posición correcta sin medir ni realizar ajustes repetidos.
Luego, el operador aplica una rotación en sentido horario a la varilla de alcance para activar la bomba hidráulica. Esto activa un cilindro que empuja las barras de articulación hacia afuera. El mecanismo de articulación se expande con gran fuerza, impulsando tres brazos laterales —dos superiores y uno inferior— firmemente contra las paredes internas de la tubería. Estos brazos están mecanizados con precisión para coincidir con el diámetro interior y el contorno de la pared de la tubería, asegurando un contacto total y una alineación perfecta para la soldadura.
Ventajas de la operación hidráulica manual
El diseño hidráulico manual ofrece varias ventajas probadas en el campo. Elimina la necesidad de fuentes de alimentación externas, lo cual es particularmente valioso en sitios de trabajo remotos. Los operadores obtienen un control preciso sobre la fuerza de sujeción, lo que mejora tanto la seguridad como la facilidad de uso. Dado que es totalmente mecánico, el sistema también es más duradero y fácil de mantener que las alternativas eléctricas.
Esta configuración permite una operación rápida y repetible de unión a unión, minimizando el tiempo de inactividad y mejorando la eficiencia general del equipo de soldadura.
Ajustabilidad para diferentes espesores de pared
Cada abrazadera está configurada para un diámetro interno de tubería y un espesor de pared específicos. Para un rendimiento óptimo, debe mecanizarse o ajustarse con cuñas para que coincida con las especificaciones exactas de la tubería. El sistema aún puede funcionar con ligeras variaciones —hasta ±4 mm de espesor de pared—, pero exceder este rango puede reducir el área de contacto entre los brazos de la abrazadera y la pared de la tubería, así como limitar la fuerza de sujeción.
Un ajuste adecuado asegura que las barras de palanca operen en su rango ideal y que la abrazadera entregue su potencial completo de fuerza de alineación.
El resultado: Soldaduras más rápidas, limpias y confiables
El verdadero beneficio de la abrazadera de alineación interna hidráulica manual radica en cómo mejora el flujo de trabajo de soldadura. Al proporcionar una alineación interna consistente y precisa, permite a los soldadores concentrarse en crear soldaduras de alta calidad sin tener que compensar un ajuste deficiente de la tubería.
Esto reduce el retrabajo, acelera el proceso de soldadura y contribuye a la integridad del ducto terminado. Es especialmente útil en tuberías de gran diámetro o pared gruesa, donde lograr la alineación adecuada manualmente es difícil y lleva mucho tiempo.
Una Herramienta Confiable en la Obra
En la industria de ductos actual, la productividad, la seguridad y la calidad de las soldaduras están bajo constante escrutinio. La abrazadera de alineación interna manual hidráulica apoya a las tres al simplificar una de las tareas más importantes en el proceso de construcción de ductos.
Es una herramienta diseñada para condiciones exigentes, pensada para ser fácil de usar, duradera en el campo y altamente efectiva. Cuando la calidad de la soldadura es importante –y siempre lo es–, es fundamental empezar con una alineación precisa de la tubería. Esta abrazadera facilita esa alineación una y otra vez.
