Los proyectos de construcción de ductos rara vez siguen trayectorias perfectamente rectas. El terreno natural, los cruces de caminos, los cruces de agua, los límites de propiedad y los requisitos de ingeniería a menudo obligan a los ductos a cambiar de dirección. Para crear estos cambios de dirección manteniendo la integridad estructural del tubo, los contratistas recurren a equipos especializados conocidos como máquinas dobladoras de tubos.
Las dobladoras de tubería son equipos esenciales en la construcción moderna de ductos, permitiendo a los contratistas crear dobleces precisos que cumplen con las especificaciones del proyecto sin comprometer la resistencia de la tubería. En esta guía, explicaremos qué es una dobladora de tubería, cómo funciona, los diferentes tipos disponibles y por qué el doblado adecuado es fundamental para la instalación exitosa de ductos.

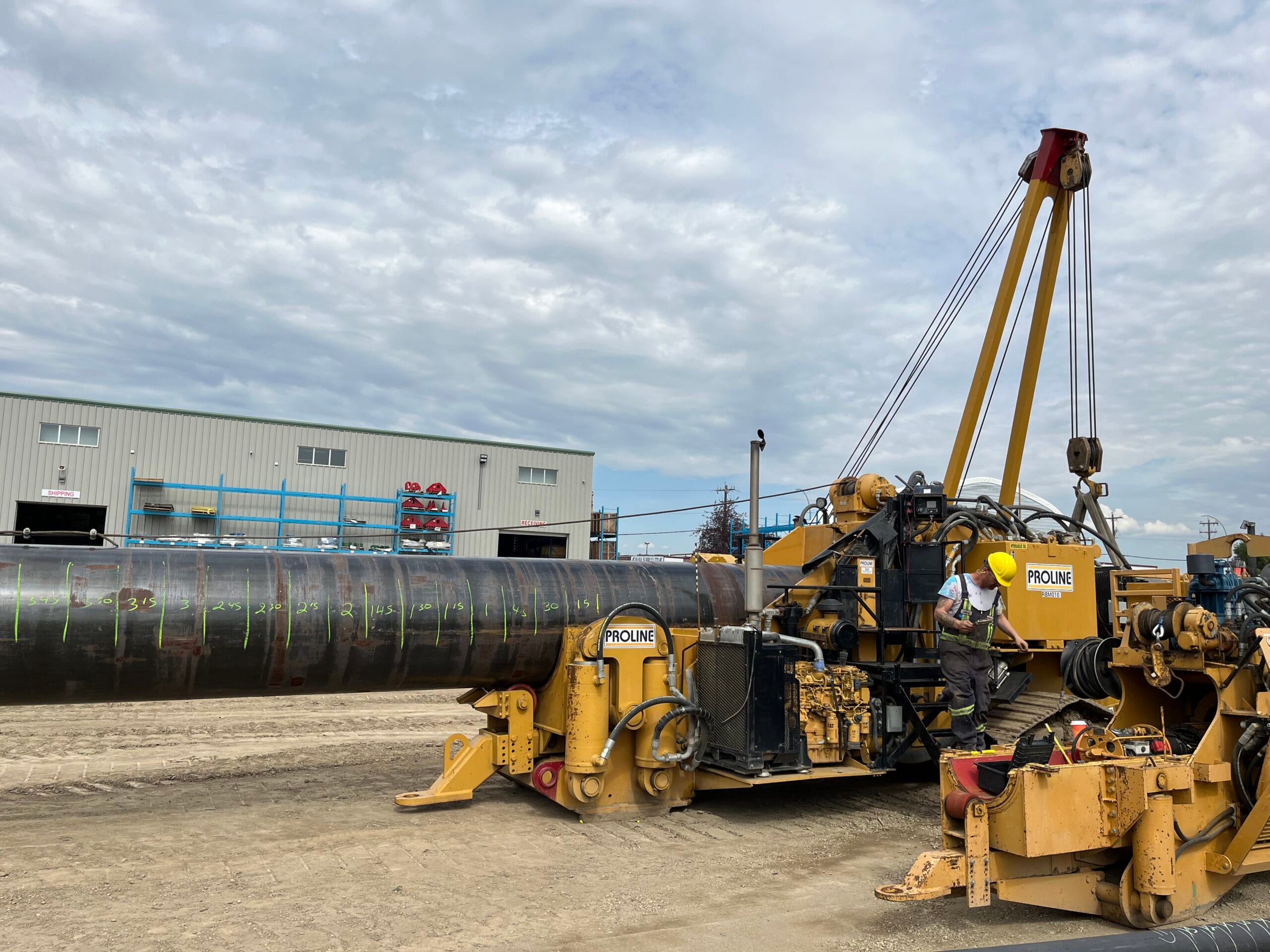

¿Qué es una máquina dobladora de tubos?
Una dobladora de tubos es un equipo especializado diseñado para doblar tubos de acero a un ángulo o radio específico sin causar deformación excesiva, arrugas o daños en la pared del tubo.
En la construcción de ductos, a menudo se requieren curvas en las tuberías para navegar cambios en el terreno, evitar obstáculos y seguir los diseños de ruta especificados por ingeniería. En lugar de depender únicamente de accesorios fabricados en fábrica, los contratistas pueden usar máquinas dobladoras de tuberías para crear curvas suaves y graduales directamente en el campo.
Las curvas resultantes ayudan a mantener características de flujo eficientes, al tiempo que reducen la cantidad de soldaduras y accesorios necesarios en todo el sistema de tuberías.
¿Por qué son necesarios los codos en las tuberías?
Las rutas de las tuberías a menudo se encuentran con obstáculos y cambios de elevación que hacen impracticable la instalación de tuberías rectas.
Las razones comunes para doblar tuberías incluyen:
- Siguiendo cambios en el terreno
- Cruzar ríos y arroyos
- Navegando cruces de carreteras y servicios públicos
- Evitando obstáculos subterráneos
- Coincidencia de alineaciones de rutas diseñadas
- Reducir la necesidad de accesorios fabricados
La curvatura de campo permite a los contratistas crear configuraciones de tubería personalizadas, manteniendo la eficiencia del proyecto y minimizando los costos de instalación.
¿Cómo funciona una máquina dobladora de tubos?
Las dobladoras de tubos aplican fuerza controlada al tubo mientras lo soportan durante el proceso de doblado.
El objetivo es crear una curva suave que cumpla con el ángulo y radio requeridos, manteniendo una geometría de tubería aceptable.
El proceso general incluye:
1. Posicionamiento de la tubería
La sección de tubo se carga en la dobladora y se alinea adecuadamente según la ubicación deseada de la doblez.
Los operadores miden y marcan cuidadosamente el tubo para asegurar que la curva ocurra en la posición correcta.
2. Aplicando Presión Controlada
Los cilindros hidráulicos generan la fuerza necesaria para doblar el tubo.
La máquina aplica presión gradualmente mientras soportes especializados ayudan a distribuir las cargas de manera uniforme sobre la superficie de la tubería.
Este proceso controlado previene concentraciones excesivas de estrés y ayuda a mantener la integridad estructural de la tubería.
3. Monitoreo del ángulo de flexión
A medida que la tubería comienza a curvarse, los operadores monitorean continuamente el ángulo y el radio de curvatura.
Las máquinas modernas a menudo incluyen sistemas de medición que permiten a los operadores lograr resultados de alta precisión.
4. Verificación de la Geometría de la Tubería
Una vez completada la curvatura, la tubería se inspecciona para asegurar que cumple con las tolerancias del proyecto en cuanto a:
- Ángulo de flexión
- Ovalidad
- Deformación de muro
- Arrugas
- Precisión dimensional general
La tubería debe cumplir con las especificaciones de ingeniería antes de que pueda proceder la instalación.
Componentes principales de una dobladora de tubos
Aunque los diseños varían, la mayoría de las máquinas dobladoras de tubos incluyen varios componentes clave.
Sistema hidráulico
El sistema hidráulico genera la fuerza necesaria para doblar tubería de acero de pared gruesa.
Un rendimiento hidráulico adecuado es esencial para lograr curvas suaves y consistentes.
Dado de doblar
La matriz de doblado proporciona soporte a la tubería durante el proceso de doblado y ayuda a crear el radio deseado.
Conjuntos de abrazaderas
Las abrazaderas sujetan la tubería en su posición y evitan movimientos no deseados durante la operación.
Sistema de control
Los controles permiten a los operarios gestionar de forma segura y precisa la presión, el ángulo de doblado y el funcionamiento de la máquina.
Rodillos de soporte
Los rodillos ayudan a soportar la tubería y a reducir el esfuerzo localizado durante el curvado.
Tipos de máquinas dobladoras de tubos
Varios tipos de equipos para doblar tuberías se utilizan a lo largo de la industria de las tuberías.
Máquinas dobladoras de tubos en frío
La curvatura en frío es el método más común utilizado en la construcción de tuberías.
El tubo se dobla a temperatura ambiente utilizando fuerza hidráulica sin calentar el material.
Las ventajas incluyen:
- Operaciones de campo más rápidas
- Menores costos operativos
- Requisitos mínimos de equipo
- Calidad constante de doblado
La flexión en frío se utiliza comúnmente para tuberías de transmisión de gran diámetro.
Sistemas de Curvado en Caliente
En algunas aplicaciones, se puede aplicar calor para facilitar la curvatura.
El doblado en caliente se utiliza generalmente en situaciones especializadas donde existen curvaturas más cerradas o requisitos de material únicos.
Equipos de doblado
Ciertas curvas se fabrican en entornos controlados de taller antes de ser entregadas en el sitio de construcción.
La fabricación en taller permite un control de calidad e inspección precisos.
Industrias comunes que usan máquinas dobladoras de tubos
Los equipos de doblado de tubos se utilizan en una amplia gama de industrias, incluyendo:
Construcción de ductos
Los proyectos de oleoductos, gasoductos, acueductos y líneas de transmisión a menudo requieren curvas de campo para seguir la alineación de la ruta.
Infraestructura energética
Las centrales eléctricas y las instalaciones industriales a menudo utilizan sistemas de tuberías dobladas.
Instalaciones Petroquímicas
Las refinerías y las plantas de procesamiento dependen de redes de tuberías dobladas con precisión.
Sistemas de Agua Municipales
Los proyectos de transmisión y distribución de agua comúnmente incorporan secciones de tubería curvas.
Beneficios de usar dobladoras de tubos
El doblado adecuado de tuberías ofrece varias ventajas en comparación con el uso de múltiples accesorios o secciones fabricadas.
Reducción del conteo de soldaduras
Cada accesorio introduce soldaduras adicionales que requieren inspección y pruebas.
Las curvas de campo pueden reducir la cantidad de soldaduras en toda la tubería.
Características de flujo mejoradas
Las curvas suaves generalmente crean menos perturbaciones en el flujo que los accesorios múltiples.
Reducir costos de materiales
Reducir la cantidad de accesorios y componentes fabricados puede ayudar a disminuir los costos generales del proyecto.
Mayor eficiencia en la instalación
La curvatura en campo permite a los contratistas adaptarse a las condiciones cambiantes del sitio mientras mantienen los cronogramas de construcción.
Mejor flexibilidad de ruta
Los contratistas pueden crear curvas personalizadas que se ajustan de cerca a las condiciones reales del campo.
Desafíos comunes durante el doblado de tuberías
El doblado de tuberías requiere operadores calificados y equipos debidamente mantenidos.
Los desafíos potenciales incluyen:
Ovalidad
La deformación excesiva puede hacer que la tubería pierda su forma circular.
Arrugas
Un soporte inadecuado puede provocar arrugas en el radio interior de la doblez.
Adelgazamiento de la pared
El radio exterior de la curva puede experimentar una reducción de pared si los procedimientos de doblado no se controlan adecuadamente.
Recuperación elástica
El acero naturalmente intenta volver a su forma original después de ser doblado.
Los operadores deben tener en cuenta el efecto de rebote al determinar los ángulos de doblez finales.
La importancia del mantenimiento adecuado del equipo
Como cualquier equipo de construcción pesado, las dobladoras de tubos requieren mantenimiento regular para funcionar de manera confiable.
El mantenimiento de rutina típicamente incluye:
- Inspecciones del sistema hidráulico
- Mantenimiento de cilindros
- Inspección de mangueras y conexiones
- Lubricación de componentes móviles
- Inspecciones estructurales
- Calibración y verificación de rendimiento
El mantenimiento adecuado ayuda a reducir el tiempo de inactividad, mejorar la precisión del doblado y extender la vida útil del equipo.
Para los contratistas que consideran la compra de equipos, las dobladoras de tubería reacondicionadas profesionalmente a menudo pueden brindar un excelente rendimiento al tiempo que reducen los costos de inversión de capital.
Consideraciones de seguridad
El doblado de tuberías involucra fuerzas significativas y materiales pesados, lo que hace de la seguridad una prioridad principal.
Las mejores prácticas incluyen:
- Siguiendo los procedimientos de operación del fabricante
- Realización de inspecciones previas al uso
- Usando operadores debidamente capacitados
- Mantener zonas de trabajo seguras
- Monitoreo del rendimiento del sistema hidráulico
- Inspeccionar los soportes y abrazaderas de la tubería antes de la operación
Un programa de seguridad sólido ayuda a proteger al personal y garantiza resultados de doblado consistentes.
Conclusión
Las dobladoras de tuberías son herramientas esenciales en la construcción de gasoductos y oleoductos, ya que permiten a los contratistas crear curvas precisas que se adaptan a los cambios del terreno y a los requisitos del proyecto. Al aplicar una fuerza hidráulica controlada, estas máquinas producen curvas suaves y uniformes, preservando la integridad de la tubería y minimizando la necesidad de accesorios adicionales.
Ya sea que se utilicen en tuberías de transmisión, proyectos de servicios públicos o instalaciones industriales, las dobladoras de tubos ayudan a mejorar la eficiencia, reducir costos y garantizar que las tuberías se instalen de acuerdo con las especificaciones de diseño. Comprender cómo funcionan estas máquinas y mantenerlas adecuadamente puede ayudar a los contratistas a maximizar la productividad y lograr resultados de alta calidad en el campo.
