Dans la construction de pipelines, de petites erreurs de configuration peuvent rapidement se transformer en coûteuses retouches. Deux des facteurs les plus négligés, mais cruciaux, dans le soudage sur site sont l'alignement des tuyaux et l'espacement des tuyaux. Ils sont souvent abordés ensemble, mais ils résolvent des problèmes différents. Comprendre les deux est essentiel pour produire une qualité de soudure constante, réduire le temps de montage et éviter des contraintes inutiles sur le joint.
Qu'est-ce que l'alignement de tuyauterie ?
L'alignement de tuyauterie désigne la manière dont deux extrémités de tuyauterie sont positionnées l'une par rapport à l'autre avant le soudage. En termes simples, il s'agit de s'assurer que les surfaces des tuyaux correspondent correctement afin que le joint de soudure soit lisse et uniforme.
Un bon alignement signifie :
- Les axes des tuyaux sont correctement alignés
- Les hauteurs de mur sont alignées (condition minimale de haut-bas)
- L'assemblage est stable et ne bougera pas pendant la soudure de pénétration ou la soudure de racine.
Un mauvais alignement entraîne :
- Pénétration de soudure irrégulière
- Restrictions de flux internes
- Risque accru de défauts de soudure tels que le manque de fusion ou le manque de pénétration.
- Meulage supplémentaire, retravail, voire découpes
C'est là que des outils comme les brideurs internes et les systèmes d'alignement externes deviennent essentiels, en particulier sur les tuyaux de grand diamètre où le réglage manuel n'est pas pratique.
Qu'est-ce que l'espacement des tuyaux (joint de racine) ?
L'espacement des tuyaux, souvent appelé jeu à la racine, est la distance contrôlée entre deux extrémités de tuyaux au niveau du joint de soudure.
Contrairement à l'alignement, l'espacement est intentionnel. Il est conçu pour :
- Permettre une pénétration de soudure correcte lors du passage à la racine
- Compenser la dilatation thermique pendant le soudage
- Assurer la formation constante du cordon de soudure à l'intérieur du tuyau
Si l'espacement est trop serré :
- La soudure pourrait ne pas pénétrer complètement
- Vous risquez un manque de fusion à la racine
Si l'espacement est trop grand :
- Un excès de matériau de remplissage est requis
- La soudure devient instable et plus difficile à contrôler
- Il y a une plus grande chance de percement, en particulier sur les tuyaux à paroi mince
L'espacement correct dépend du diamètre du tuyau, de l'épaisseur de la paroi, du cahier des charges de soudage (WPS) et du type de procédé.
Pourquoi l'alignement et l'espacement fonctionnent ensemble
L'une des erreurs les plus courantes en soudage sur site est de confondre l'alignement et l'espacement, ou de se concentrer sur l'un tout en ignorant l'autre.
En réalité, elles s'affectent directement.
Par exemple :
- Si l'alignement est médiocre, il devient presque impossible de maintenir un espacement constant autour du joint.
- Si l’espacement est incohérent, même un alignement parfait ne produira pas une soudure fiable
Pensez à l'alignement comme à la configuration structurelle et à l'espacement comme au paramètre de contrôle de soudage. Vous avez besoin que les deux soient corrects avant de lancer l'arc.
Comment une mauvaise installation affecte la productivité sur le terrain
Lorsque l'alignement et l'espacement ne sont pas contrôlés correctement, l'impact se fait rapidement sentir sur le chantier :
- Temps de montage plus longs suite à des ajustements répétés
- Fatigue accrue du soudeur des articulations cohérentes qui se battent
- Des taux de rejet plus élevés lors de l'inspection
- Plus de retravail et de broyage, ralentissant la production
- Qualité de soudure incohérente, surtout sur les longues exécutions de pipelines
Dans les projets de pipelines à grande échelle, même de petites inefficacités se multiplient sur des centaines ou des milliers de joints.
Outils qui améliorent la précision de l'alignement et de l'espacement
Les équipes sur le terrain s'appuient sur du matériel spécialisé pour maintenir la cohérence dans des conditions réelles :
Colliers de ligne intérieurs
Ils sont largement utilisés pour obtenir un alignement interne précis et un contrôle constant de l'entrefer de racine. Les systèmes hydrauliques et pneumatiques sont particulièrement utiles sur les tuyaux de plus grand diamètre où l'ajustement manuel n'est pas réalisable.

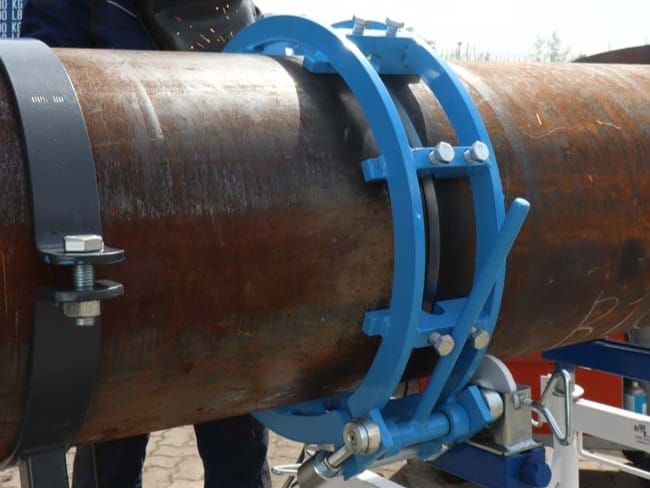

Colliers de réglage externes
Utilisés lorsque l'accès interne est restreint ou pour des procédures de soudage spécifiques, ils aident à stabiliser les extrémités des tuyaux et à maintenir la géométrie du joint pendant le pointage.
Rouleaux et berceaux de tuyaux
Le support adéquat de la tuyauterie réduit les flèches et les mouvements, ce qui contribue à maintenir la précision de l'alignement et de l'espacement pendant la mise en place et le soudage.
Équipement de chanfreinage
La géométrie précise du chanfrein est souvent négligée, mais elle affecte directement la qualité de l'alignement et la cohérence de l'espacement des racines.
Meilleures pratiques pour la préparation du soudage sur le terrain
Pour améliorer la cohérence et réduire les retouches :
- Toujours vérifier l'alignement avant de régler le jeu à la racine
- Utilisez des calibres d'espacement calibrés au lieu d“”estimations visuelles"
- Assurer la stabilité et le niveau du support de tuyau avant le montage
- Suivre les exigences du WPS pour le jeu à la racine et les tolérances.
- Revérifiez l'alignement après les points de soudure avant de passer à la passe de racine
De petites vérifications au début d'une soudure peuvent prévenir des problèmes majeurs plus tard dans le processus.
Dernières réflexions
L'alignement des tuyaux et l'espacement des tuyaux ne sont pas interchangeables ; ce sont deux parties distinctes mais également importantes d'une configuration de soudure de chantier réussie. L'alignement garantit que la géométrie du joint est correcte, tandis que l'espacement garantit que la soudure elle-même peut être correctement formée et inspectée.
Lorsque les deux sont contrôlés correctement, les équipages voient :
- Temps de montage plus rapides
- Moins de défauts de soudure
- Réduction des reprises
- Production plus constante
Dans la construction de pipelines, l'efficacité ne se résume pas à la vitesse de soudage, elle commence dès la mise en place.
